Harici Wi-Fi Antenleri Takmak için Konektör Tipleri
Router'ın gövdesinde kullanılan anten konektörünün tipini nasıl belirleyebilirim? Router'a bağlanırken harici antende hangi konektör olmalıdır?
Bazı modellerde, harici bir Wi-Fi anteni bağlayabilmeniz için çıkarılabilir antenler bulunur. Cihazın gövdesinde RP-SMA tipi konektör kullanılır.
Not
Konektör tipini belirleyen pin değil, dişlerdir. RP-SMA Dişi konektör her zaman dış dişe sahipken, RP-SMA Erkek konektör iç dişe sahiptir. RP-SMA Erkek her zaman üste vidalanır.
Diş içteyse bu bir fiştir.
Diş dıştaysa bu bir Jaktır.

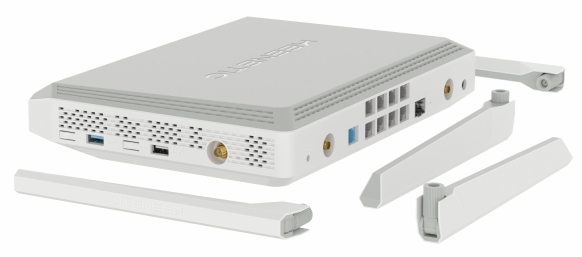

Çıkarılabilir Wi-Fi Antenleri
Bazı Keenetic modellerinde çıkarılabilir Wi-Fi antenleri bulunur ve harici bir Wi-Fi anteni için bir jak ile donatılmıştır (ayrıca satın alınır).
Gövde üzerinde pin tipi RP-SMA konektör kullanır:
RP-SMA (Ters Polariteli SMA, bazen SMA-R olarak da adlandırılır) konektörleri, SMA konektörünün tersine sahiptir: dişin içte olduğu yerde ortada bir delik, dişin dışta olduğu yerde ise ortada bir pin bulunur. RP-SMA tipi konektör, ters polariteli SMA konektörü olarak da adlandırılır.
RP-SMA konektörlerinin iki çeşidi vardır:
erkek konektör parçalı RP-SMA |  |
dişi konektör parçalı RP-SMA |  |

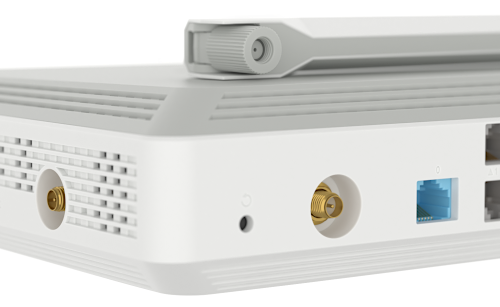

Router gövdesi pinli RP-SMA Dişi konektör tipini kullandığından:
Bağlanacak harici anten, soketli bir RP-SMA Erkek konektör olmalıdır:

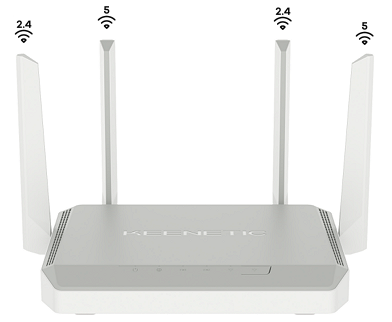

Giant modelinde antenler bantlara göre ayrılmış olarak art arda sıralanmıştır. Cihaza önden bakıldığında antenler aşağıdaki gibi düzenlenmiştir:
Peak modeli MIMO 4x4'ü destekler ve bu nedenle tüm antenler çift bantlıdır.
Önemli
Dahili Wi-Fi radyo modülünden RP-SMA konektörüne giden dahili yol, 50 Ohm'luk bir dalga empedansına sahiptir. Aynı dalga empedansına sahip harici bir anten ve kablo grubunun bağlanması önerilir.
