Dahili 5G/4G/3G modeme sahip Keenetic cihazına dış mekan yönlü antenlerin bağlanması

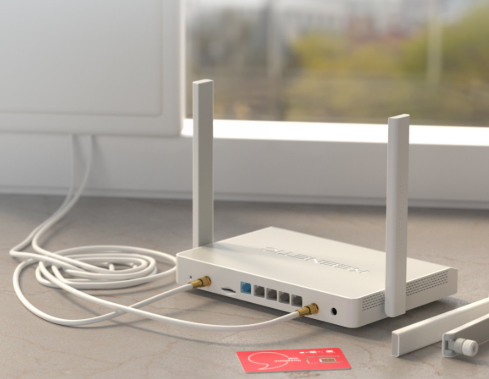

Keenetic Hero 4G+ (KN-2311) kasasında harici geniş bant 5G/4G antenleri için konektörler bulunur (dahili 5G/4G/3G modem için). Paket, iki adet çıkarılabilir LTE anteni içerir (bunlar hakkında daha fazla bilgi için Birlikte verilen çıkarılabilir LTE antenlerin özellikleri makalesini inceleyebilirsiniz).
 |

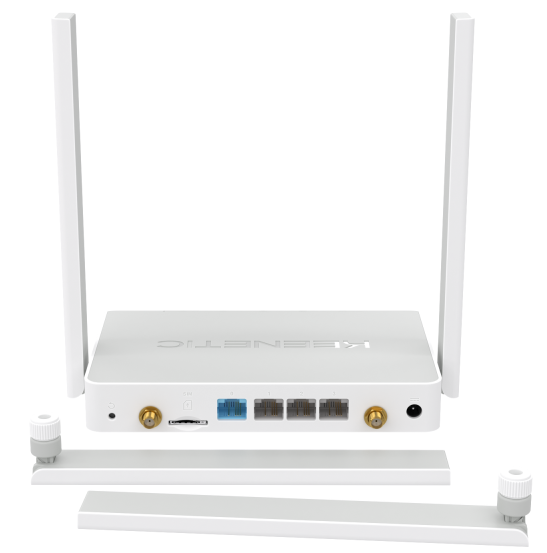

Baz istasyonlarından daha uzak mesafelerde çalıştırılmak üzere, isteğe bağlı dış mekan MIMO anteni (iki kablolu) veya SISO anteni (tek kablolu), ürünle birlikte verilen dahili LTE antenlerinin yerine takılabilir. Antenler ayrıca satın alınmalıdır.
 |
Dış mekan antenlerini seçmek için öneriler
Baz istasyonuna bağlantı frekansını biliyorsanız dar bantlı bir anten kullanmanız mantıklı olacaktır. Diğer frekanslardan gelen sinyaller sinyal kalitesini düşürmeyecektir.
Baz istasyonuna bağlantı frekansı hakkında bir bilgi yoksa, geniş bantlı bir anten bağlanması önerilir.
Dış mekan anten bağlantısının ve kurulumunun parametrelerini üreticilerden kontrol edin: anten kazancı, kablo uzunluğu ve montaj braketleri.
Keenetic yönlendiricilerde, dahili modemden SMA konektörüne giden dahili yol,
50 ohm'lukbir dalga direncine sahiptir. Aynı empedansa sahip harici anten ve kablo grubunun bağlanması önerilir.

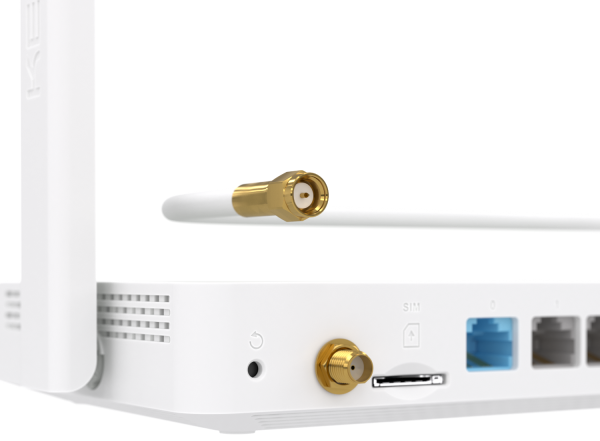

Keenetic Hero 4G+ (KN-2311) yönlendirici, bir SMA dişi konektör kullanır ve bu nedenle bağlanan harici antenin bir SMA erkek konektör ile donatılmış olması gerekir.
 |
SMA konektörleri hakkında daha fazla bilgi için Keenetic yönlendiricilerde kullanılan anten konektör türleri bölümüne bakın.

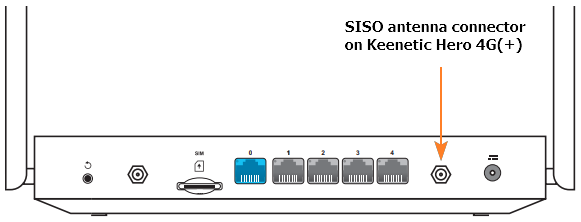

SISO antenini bağlarken kasada bulunan aşağıdaki konektörü kullanın.
 |
 |
Not
Bazı dış mekan SISO ve MIMO (başka bir deyişle, tek bir kasada iki SISO anteni) antenlerinin kablo konektörlerinde polarizasyon yönünü gösteren işaretler bulunur.
Operatörler, tarihsel olarak, kentsel alanlardaki baz istasyonlarını çapraz polarizasyonlu MIMO antenlerle (+45/-45 derece açılı eğik polarizasyon) kurarken, kentsel olmayan alanlarda dikey polarizasyonlu istasyonlar kullanılabilir.
Dikey polarizasyon, engelleri aşarken radyo sinyali yayılımında yatay polarizasyona göre daha iyi verimlilik göstermiştir.
Baz istasyonundaki bir antenin dikey polarizasyonlu olması durumunda, MIMO abone anteninin doğrusal (dikey ve yatay) polarizasyon konumuna ayarlanması daha iyi bir sinyal sağlayabilir. Bu durumda, dikey polarizasyonlu MIMO antendeki konektörü Keenetic yönlendiricideki Tx/Rx konektörüne (SISO anten konektörü olarak da adlandırılır) ve yatay polarizasyonlu olanı da Rx konektörüne bağlamalısınız.

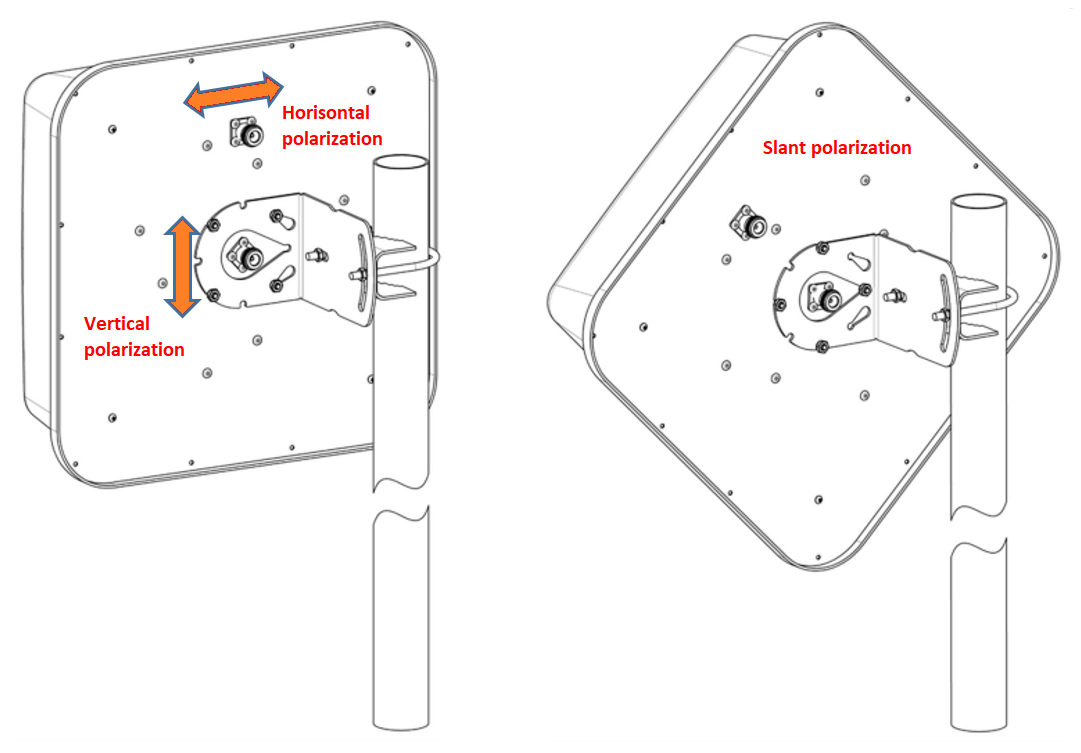

Kural olarak, dış mekan MIMO antenlerin tasarımı hem doğrusal (soldaki resim) hem de çapraz polarizasyon (sağdaki resim) ile kuruluma olanak tanır:
Üretici genellikle dış mekan MIMO antenindeki konektörleri (girişleri) polarizasyon yönüyle işaretler.
