Harici 5G/4G/3G Anten Takmak için Konektör Türleri
Yönlendiricinin gövdesinde kullanılan anten konektörünün türünü nasıl belirleyebilirim? Yönlendiriciye bağlanırken harici antende hangi konektör bulunmalıdır?
Bazı modellerde harici bir 5G/4G/3G anteni bağlayabilmeniz için çıkarılabilir antenler bulunur. Cihazın gövdesinde SMA tipi konektör kullanılır.
Not
Konektör tipini belirleyen pim değil, dişlerdir. SMA Dişi konektör her zaman harici bir dişe sahipken, SMA Erkek konektör dahili bir dişe sahiptir. SMA Erkek her zaman üste vidalanır.
Diş dahili ise bu bir fiştir.
Diş harici ise bu bir sokettir.
Çıkarılabilir 5G/4G/3G Antenler
5G/4G/3G modülüne sahip modellerin kasasında harici 5G/4G/3G geniş bant hücresel antenleri takmak için konektörler bulunur.
Yönlendirici ile birlikte iki adet çıkarılabilir 5G/4G/3G anteni bulunmaktadır.
Baz istasyonlarından daha uzak mesafelerde çalışmak için, ürünle birlikte verilen dahili 5G/4G/3G antenler yerine isteğe bağlı bir dış mekan MIMO anteni takmak mümkündür.

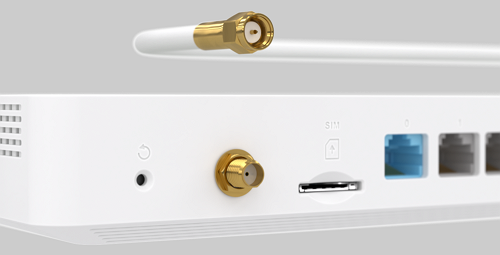

Cihazda SMA Dişi konektör kullanılır ve bu nedenle, bağlanacak harici antenin (ayrı satılır) bir SMA Erkek konektör ile donatılmış olması gerekir:
Geçmeli bağlantı iki parçadan oluştuğundan, tüm (dişli) konektörler birbiriyle eşleştirilmiş iki tiptedir: pimli parça ve soket parçası (bir delik).
SMA konektörlerinin merkezinde sırasıyla bir pim veya bir soket (delik) ile dahili veya harici bir diş bulunur.
SMA konektörleri iki çeşittir:
Erkek konektör parçalı SMA |  |
Dişi konektör parçalı SMA |  |
Önemli
Dahili 5G/4G/3G radyo modülünden SMA konektörüne giden dahili yol 50 Ohm dalga empedansına sahiptir. Aynı dalga empedansına sahip harici bir anten ve kablo grubunun bağlanması tavsiye edilir.
Ek bilgi için Dahili 5G/4G/3G modeme sahip Keenetic cihazına dış mekan yönlü antenlerin bağlanması makalesini inceleyebilirsiniz.
