OS'un 5.0 sürümünden başlayarak, yedek Router'lar için Sanal Yönlendirici Yedekleme Protokolü (VRRP) v2 ve v3 sürümleri desteği eklenmiştir. VRRP, ana ve yedek Router'lar arasında otomatik yük devri sağlayarak kararlı ve güvenilir bağlantılar sunar. Diğer bir deyişle, VRRP desteği birden fazla Router arasında hataya dayanıklı yönlendirme sağlar. Yedek Router; ana Router'ın fiziksel bir arızası, ana Router ile switch arasındaki kablonun kopması veya ana Router'ın bağlı olduğu switch bağlantı noktasında bir arıza olması durumunda otomatik olarak ana rolünü üstlenir.

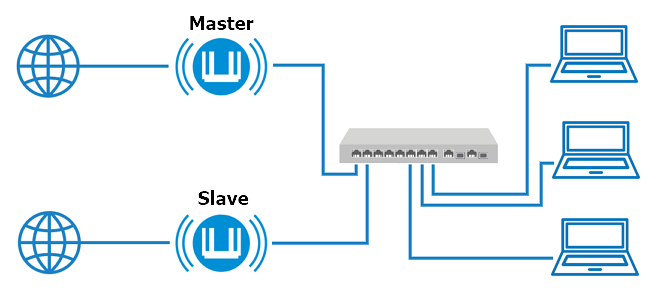

İki veya daha fazla (genellikle iki) Router kullanabilirsiniz. VRRP, diğer satıcılar ve açık kaynaklı uygulamalarla uyumludur. Router'lar farklı fiziksel WAN bağlantılarına ve güç kaynaklarına bağlı olmalıdır. Router'lar, LAN ağı için sanal bir IP adresi taklit eder. Bir Router ana, diğeri ise yedek olarak hareket eder. Ana Router arızalandığında (veya kullanılamaz duruma geldiğinde), yedek olan otomatik olarak ana Router görevini devralır. Ana Router tekrar çevrimiçi olduğunda, geçiş yedekten anaya geri döner.

Bu özelliği kullanmak için VRRP desteği sistem bileşenini yüklemeniz gerekir. Bunu Router’ın web arayüzündeki Sistem Ayarları sayfasında, KeeneticOS ve Güncellemeler sekmesi altında Bileşen seçenekleri'ne tıklayarak yapabilirsiniz.

VRRP yapılandırması, Router'ın komut satırı arayüzü (CLI) aracılığıyla gerçekleştirilir. Aşağıdaki komutlar kullanılır:

interface {name} vrrp group {group} ip {ip} — set a virtual IP address for the group;
interface {name} vrrp group {group} priority {priority} — set the priority (an integer in the range from 0 to 255); the device with the highest numerical priority becomes the master in the group;
interface {name} vrrp group {group} advertise {advertise} — set the advertisement interval in seconds (an integer in the range from 1 to 255; the default value is 1);
interface {name} vrrp version {version} — specify the protocol version;
show interface {name} vrrp — display the VRRP status.

Aşağıda Keenetic Router'larda VRRP yapılandırmasına bir örnek verilmiştir. Her iki Router'da da paylaşılan bir sanal IP adresine sahip bir grup yapılandırılır. Bu aynı adres, DHCP sunucusu seçeneklerinde varsayılan ağ geçidi olarak belirtilir. Bridge0 arayüzlerinin adresleri aynı alt ağdadır. Router'ların Bridge0 arayüzündeki statik IP adresleri farklı olmalıdır.

Ana:

interface Bridge0 vrrp group 1 ip 192.168.1.100
interface Bridge0 vrrp group 1 priority 100
interface Bridge0 vrrp group 1 advertise 3
system configuration save

Bağımlı:

interface Bridge0 vrrp group 1 ip 192.168.1.100
interface Bridge0 vrrp group 1 priority 50
interface Bridge0 vrrp group 1 advertise 3
system configuration save

Kontrol etmek için, ana Router'ı kapatmayı veya ana Router'ı switch'e bağlayan ara bağlantı kablosunu çıkarmayı deneyin.
